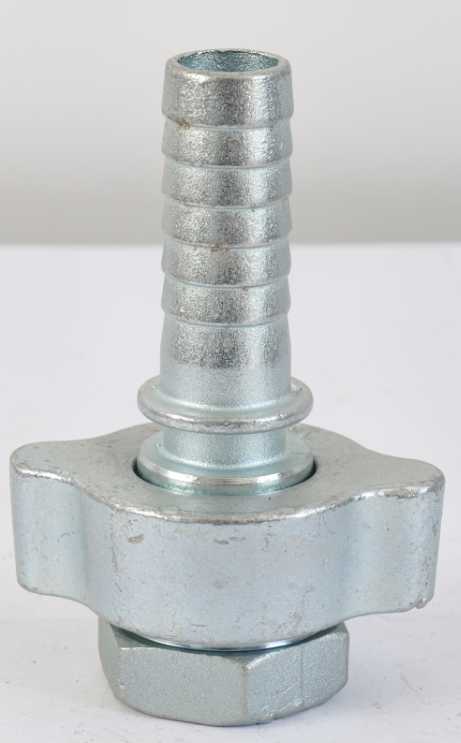

อะไรทำให้ข้อต่อกราวด์จำเป็นสำหรับระบบแรงดันสูง
2025-11-17
ข้อมูลจำเพาะทางเทคนิค: ขนาดที่แม่นยำ
ตารางที่ 1: มาตรฐานมิติ
| พารามิเตอร์ | ประเภท A (ห้องปฏิบัติการ/เภสัช) | ประเภท B (อุตสาหกรรม) | ใบรับรองการทดสอบ |
|---|---|---|---|
| ช่วงขนาดการเชื่อมต่อ | 1/4" ถึง 2" | 1/2" ถึง 6" | พีอีดี 2014/68/สหภาพยุโรป |
| แรงดันใช้งานสูงสุด | 5,000 ปอนด์ต่อตารางนิ้ว | 10,000 ปอนด์ต่อตารางนิ้ว | ASME B16.5 คลาส 2500 |
| การตกแต่งพื้นผิว (Ra) | ≤ 0.2 ไมโครเมตร (กระจกเงา) | 2.5 - 4.5 ไมโครเมตร | ISO4288888 |
| มุมเรียว | 1:10 ± 0.03° | 1:10 ± 0.05° | ดินแดง 2971/บี 7786 |
| ตัวเลือกวัสดุ | สแตนเลส 316L / อัลลอยด์ 20 | อินโคเนล 625 / โมเนล | ตรงตามมาตรฐาน ASTM A182 / A276 |
| สิ่งแวดล้อม | ช่วงอุณหภูมิ | ซีลสุญญากาศ (ทอร์) | ความอดทนในการปั่นจักรยาน | ตารางที่ 1: มาตรฐานมิติ |
|---|---|---|---|---|
| ไครโอเจนิกส์ (-196°C) | ความสมบูรณ์ของการปิดผนึกเต็มรูปแบบ | 1x10-9 | 20,000 รอบ | 10 ปี |
| อุณหภูมิสูง (540°C) | ไม่มีการเสียรูป | 1x10-7 | 12,500 รอบ | 8 ปี |
| มีฤทธิ์กัดกร่อน (H2S Cl-) | ไม่มีหลุม | 1x10-8 | 15,000 รอบ | 15 ปี |
ข้อได้เปรียบในการปฏิบัติงานเหนือทางเลือก
1. การปิดผนึกแบบไม่มีสิทธิ์
เทเปอร์ 1:10 ที่ซัดอย่างแม่นยำช่วยขจัดอันตรายจากการบีบอัดระเบิด
2. การชดเชยความร้อน
อัตราการขยายส่วนต่างรองรับโดยไม่ต้องบิดโบลต์ใหม่
3.การลดปริมาณการตาย
ปริมาตรช่องภายในลดลง 80% เมื่อเทียบกับอุปกรณ์ซีลใบหน้า ป้องกันการติดตัวอย่างในระบบ HPLC
4.ประสิทธิภาพการติดตั้ง
การมีส่วนร่วมที่แน่นด้วยมือช่วยให้การเชื่อมต่อยึดแน่นซึ่งต้องใช้แรงบิดเพียง 6-8 ft-lbs
กราวด์ข้อต่อ: คำถามที่พบบ่อยทางเทคนิค:
ถาม: ต้องบ่อยแค่ไหน?ข้อต่อดินถูกตบใหม่เหรอ?
ตอบ: ภายใต้การบริการมาตรฐาน:สภาพแวดล้อมในห้องปฏิบัติการ: ทุก 18 เดือน (หรือการตัดการเชื่อมต่อ 1,000 ครั้ง) การวางท่อในกระบวนการ: ช่วงเวลา 5 ปีพร้อมการตรวจสอบสารแทรกซึมด้วยสีย้อม ตัวบ่งชี้ที่ต้องรับบริการ: เครื่องหมายพูดคุยที่มองเห็นได้ > ความลึก 0.5µm
ถาม: สามารถข้อต่อดินเปลี่ยนอุปกรณ์ swagelok ในระบบออกซิเจนเหลวหรือไม่
ตอบ: เฉพาะข้อต่อเคลือบกระจกประเภท A เท่านั้นที่ได้รับการจัดอันดับสำหรับบริการ LOX:ผ่านการทดสอบความเข้ากันได้ของออกซิเจนตามมาตรฐาน ASTM G124ใช้เฉพาะตัวเครื่องที่ชุบนิกเกิลเพื่อป้องกันการครูด ทำความสะอาดตามโปรโตคอล IEST-STD-CC1246 Class 10ถาม: แรงบิดในการติดตั้งที่ถูกต้องคือเท่าใด
ตอบ: ทำตามลำดับนี้:ขันให้แน่นด้วยมือจนกระทั่งมีแรงต้านการสัมผัส ใช้ประแจสำรอง 1/6 รอบ (สูงสุด 8 ฟุต-ปอนด์สำหรับข้อต่อขนาด 1 นิ้ว) ทำเครื่องหมายตำแหน่งด้วยปากกาสี การหมุนเพิ่มเติมจะทำให้เกิดการครูดขนาดเล็ก
